Kabelių gyslų lankstumo klasės ir galūnių kodai

Kas yra gyslos lankstumo klasės?

Kabelių ir laidų gyslų lankstumą reglamentuoja tarptautinis standartas IEC 60228 (Europos atitikmuo – EN 60228). Pagal jį, visi laidininkai pagal savo sandarą ir lankstumo laipsnį yra skirstomi į keturias oficialias klases. Kuo aukštesnis klasės numeris, tuo plonesnės vielutės naudojamos gysloje ir tuo laidininkas yra lankstesnis:

1 klasė: Monolitinė gysla (viena kieta viela).

2 klasė: Daugiagyslė standi (kelios susuktos stambios vielos).

5 klasė: Lanksti gysla (daug smulkių vielučių).

6 klasė: Itin lanksti gysla (dar plonesni plaukeliai nei 5 klasės).

*Pastaba: 3 ir 4 klasės istoriškai egzistavo senesniuose standartuose, tačiau šiuolaikinėje pramonėje yra nebenaudojamos, siekiant optimizuoti gamybą.*

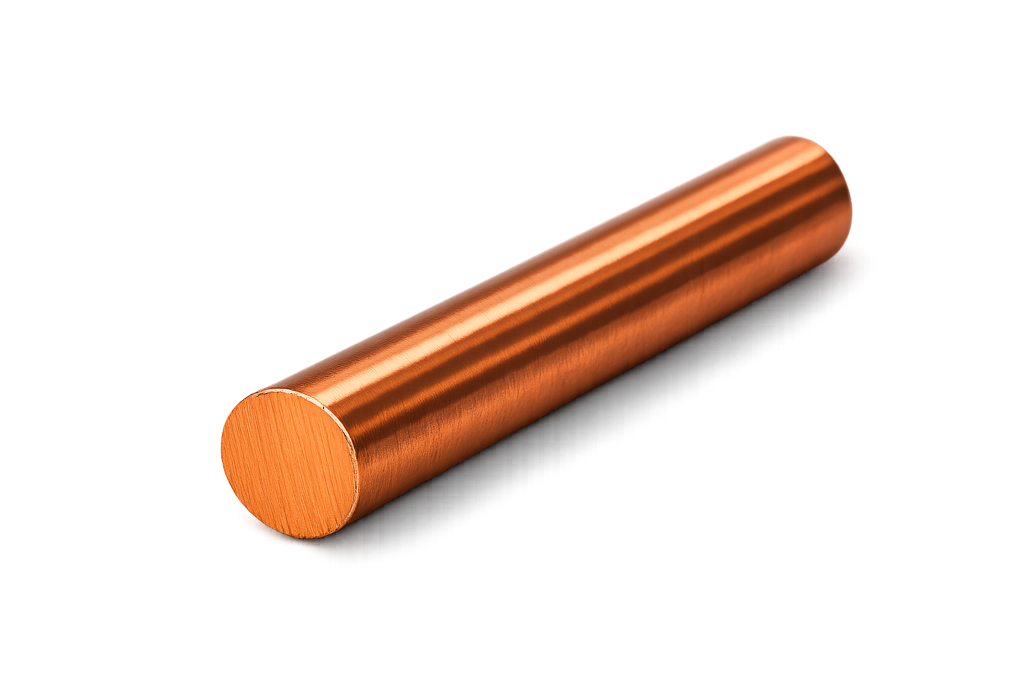

Monolitas – 1 klasė (-U)

Viena vientisa varinė viela

Labai standi gysla, skirta stacionariai instaliacijai sienose, lubose, gofruose.

Naudojimas: instaliaciniai laidai, rozetės, jungikliai.
Privalumai: paprastas sujungimas, stabilus kontaktas.
Trūkumas: beveik nelankstus, netinka judantiems kabeliams.

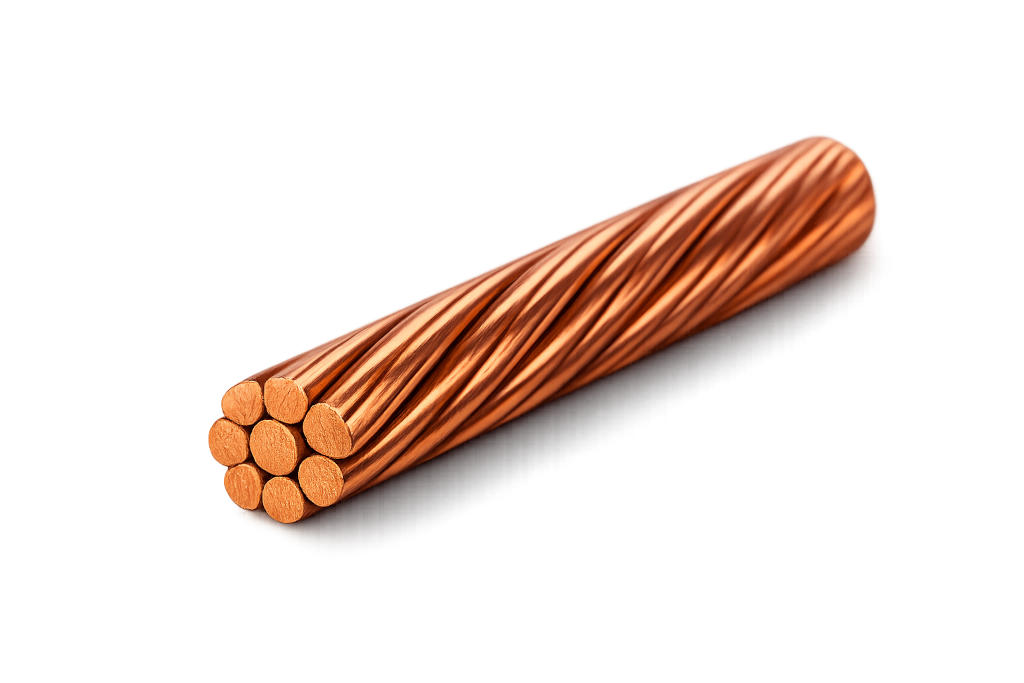

Syvta – 2 klasė (-R)

Kelios susuktos kietos vielos

Šiek tiek lankstesnė už monolitą, bet vis dar standi. Dažniausiai naudojama didesnio skerspjūvio įvaduose.

Naudojimas: jėgos įvadai, skydai, pramoninės linijos.
Privalumai: geresnis mechaninis atsparumas.
Trūkumas: vis dar ribotas lankstumas.

Lanksti – 5/6 klasė (-K, -F)

Daug plonų varinių plaukelių

Labai lanksti gysla, skirta skydams, automatikai ir judantiems kabeliams, kur reikalingas dažnas lankstymas.

Naudojimas: skydai, automatika, pailgintuvai, buitinė technika.
Privalumai: didelis lankstumas, patogu montuoti.
Trūkumas: privalomi antgaliai sraigtiniuose gnybtuose.

Kabelių pabaigos kodų dešifravimas

Kaip skaityti -U, -R, -K, -F ir suprasti gyslos sandarą bei paskirtį.

Kodas gale	Klasė	Lankstumas	Gyslos sandara	HAR atitikmuo	Tipinis pritaikymas	Ar reikia antgalio?
-U	1 klasė	Labai standus	Viena vientisa viela (monolitas)	H07V-U	Stacionari instaliacija sienose, gofruose	Ne
-R	2 klasė	Standus	Kelių kietų vielų syvta gysla	H07V-R	Jėgos įvadai, pramoninės linijos	Ne
-K	5 klasė	Lankstus	Daug plonų susuktų vielučių	H07V-K	Skydai, automatika, lanksti stacionari instaliacija	Taip
-F	5 klasė	Labai lankstus	Smulkūs variniai plaukeliai (kabeliams)	H07RN-F	Pailgintuvai, buitinė technika, guminiai judantys kabeliai	Taip

Kodai dažniausiai nurodomi kabelio žymėjime gale, pvz. H07V-K arba H07RN-F.

Svarbu elektrikui: gnybtų ir antgalių taisyklė

Lankstioms gysloms (-K, -F) sraigtiniuose gnybtuose visada naudok presuotus antgalius (gilzes).

-U ir -R: galima jungti tiesiai į sraigtinius arba spyruoklinius gnybtus (pvz., WAGO), jei gamintojas tai leidžia.
-K ir -F: jungiant į sraigtinius gnybtus ar automatiką, būtini užpresuoti antgaliai, kad varžtas nesužalotų plonų gyslų.

Taisyklingai parinkti antgaliai užtikrina mažesnį kontaktinį pasipriešinimą, mažesnį kaitimą ir ilgesnį jungties tarnavimo laiką.

Praktiniai patarimai montuojant

1. Visada tikrink, kokio tipo gnybtui kabelis skirtas (sraigtinis, spyruoklinis, kištukinis).
2. Lankstiems laidams rinkis antgalius pagal gyslos skerspjūvį (mm²), ne pagal izoliacijos storį.
3. Presuok tik su tam skirtais presavimo įrankiais – ne replėmis ar žnyplėmis.
4. Po sujungimo patikrink, ar gysla nekliba ir ar antgalis neišsitraukia.

Neteisingai prispaustos lankščios gyslos gali perkaisti, oksiduotis ir sukelti kontaktinius gedimus ar net gaisro riziką.
